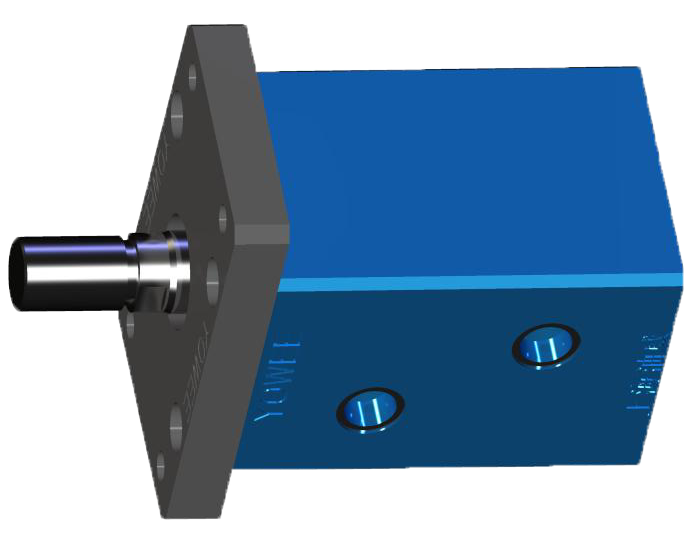

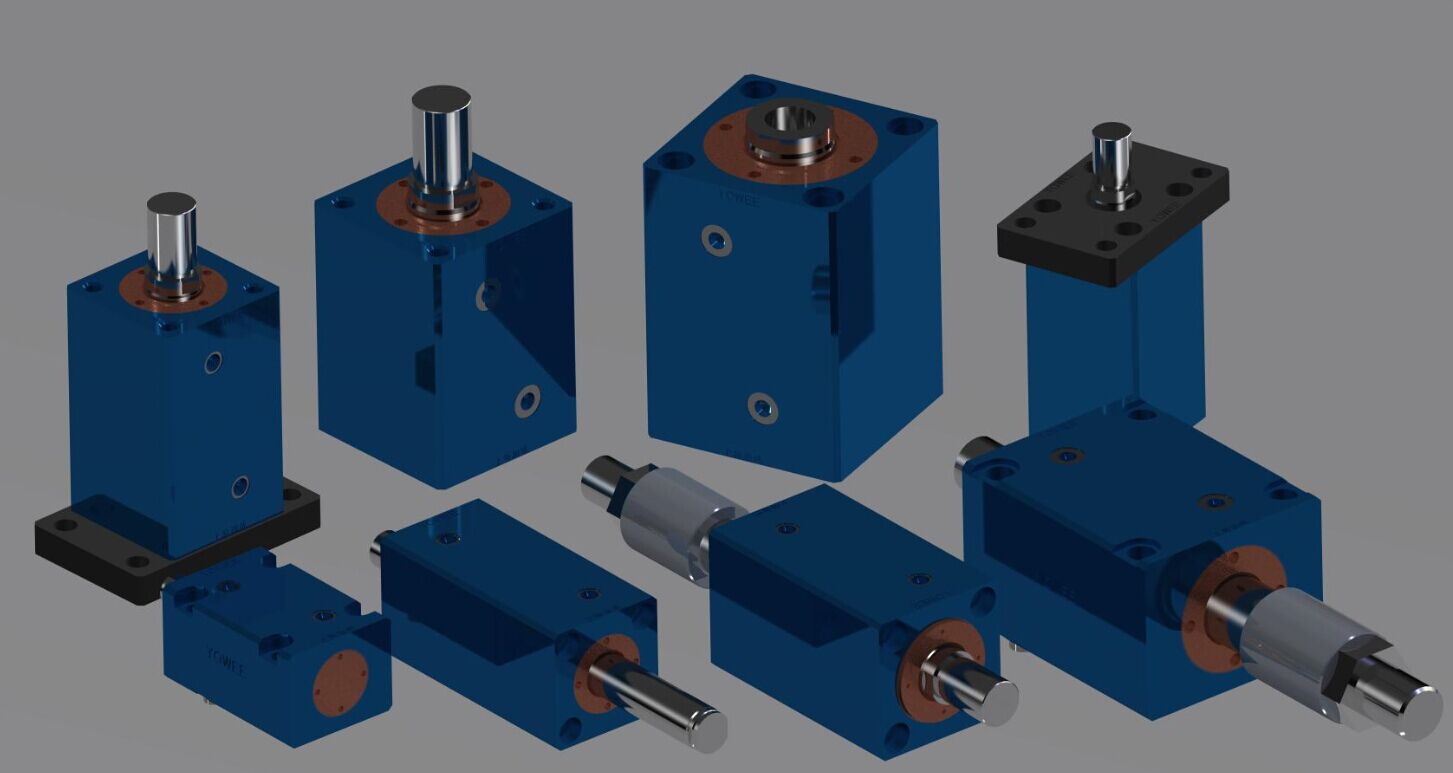

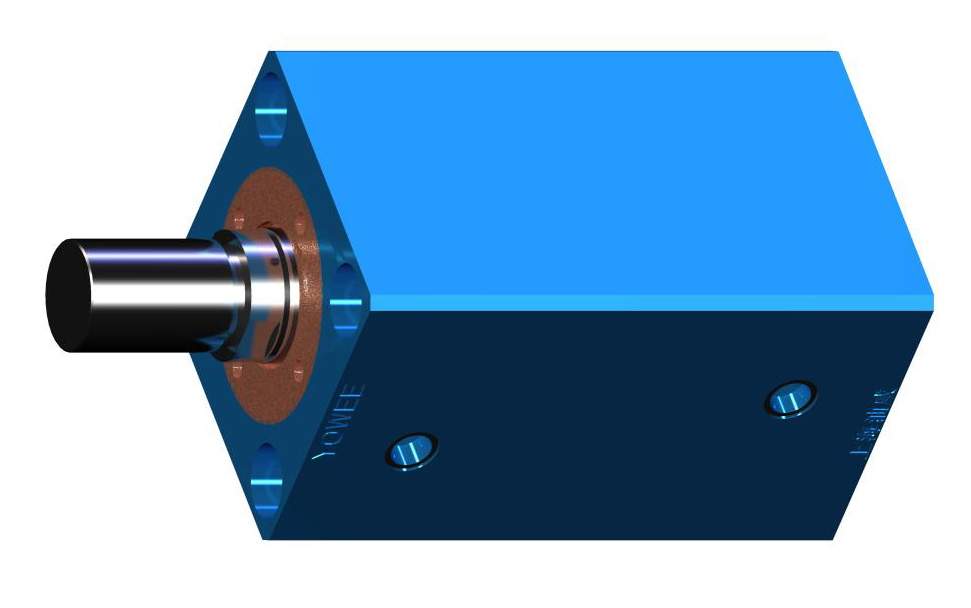

CXHC系列薄型油缸(模具油缸)
CCHC,CXHD系列薄型油缸是一種微型緊湊型油缸,主要用于模具行業或自動化行業用于工裝夾緊工作,所以也常被稱為模具油缸或緊湊型油缸。
我們市場上常見的CXHC系列油缸實際上是PARKER公司CHE或CHD緊湊型液壓油缸的簡化版,減少了不同種類的安裝方式。同時,對其螺紋連接方式做了改動。
但我們認為,有一些安裝方式還是必要的,需要保留,所以,我們對CXHC系列薄型油缸做了修訂,保留了部分必要的安裝方式,同時,對密封件的選擇也發生了變動。
我們的CXHC系列油缸和市場上的常規的油缸有以下不同:
1,我們保留了PARKER公司CHE,CHD緊湊型油缸缸徑桿徑系列(符合ISO6020標準的缸徑桿徑標準),但桿端連接螺紋保證了CXHC系列的連接螺紋(方便客戶選用)。
2,采用了凸臺結構及法蘭結構,以適應客戶不同的安裝需求。
3,密封件采用了市場上最新的材質及結構,市值在保壓性能,密封性及使用壽命三者之間得以權衡提升。
4,在以前CXHC系列薄型油缸(14MPa)基礎上,我們?cè)黾恿薈XHD系列薄型油缸(21MPa),主要是缸體部分采用了合金碳素鋼或不銹鋼(,帶行程開關時采用)。
5,我們給出了我們所有的薄型油缸的參數化三維模型(step格式),供客戶選用,提升我們的設計質量。

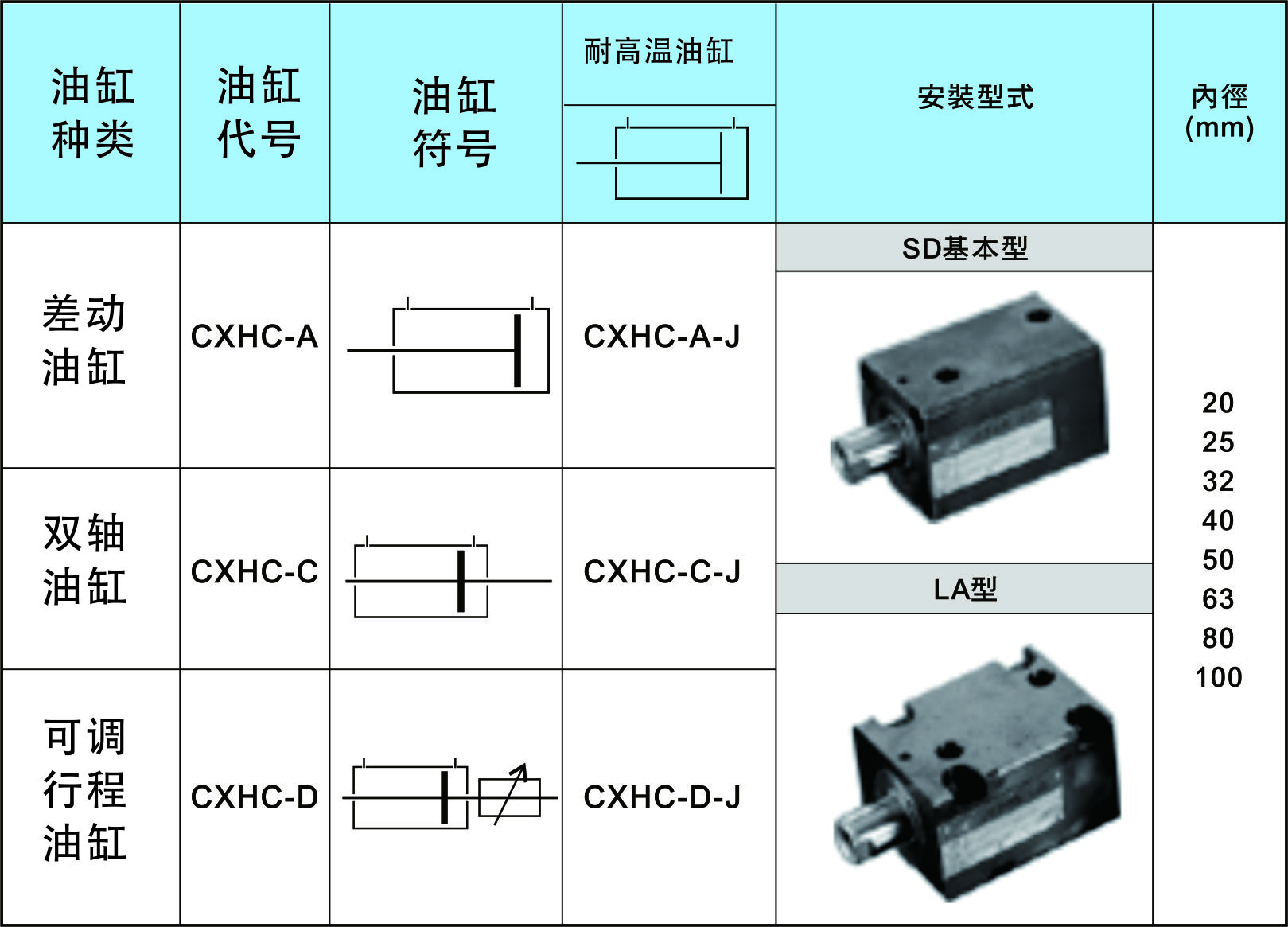

油缸基本形式:
安裝方式(點擊每一個安裝方式可查看詳情)
