一般來講,工業油缸主要指用于重工業行業的油缸,通常使用工況比較嚴酷,具有重載,高壓,動作頻率高,環境較差等特點。冶金油缸是工業油缸的一種,其他還有水泥設備,港口設備,礦山設備等。所以,工業油缸在我國俗稱高壓油缸或重載油缸。

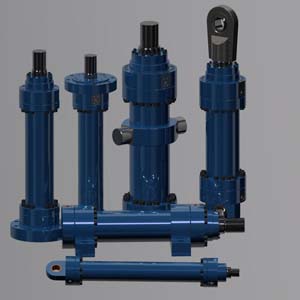

CDH3系列重載油缸采用了ISO/DIN3320標準,此標準是參照士樂(REXROTH)CDH3系列 。
高壓油缸(重載油缸)從設計伊始,就具備抗高壓,耐疲勞,抗磨損等特性。
但對高溫,高速性能需要另行更換密封設計及選型,請咨詢上海油威。
上海油威標準。主要尺寸符合ISO/DIN3320.
額定壓力:350bar
靜檢驗壓:525bar
如需更高的工作壓力請咨詢上海油威。
以上給出的是無沖擊的工作條件。如高速高頻工作,需對連接螺紋進行校核。
HL(機床用礦物油),HM(抗磨液壓油),HFDR(磷酸酯抗燃液壓油):-20℃~+80℃
HFA(水包油乳液):5℃~+55℃
HFC(水乙二醇 ):根據水乙二醇廠家提供的參數或咨詢上海油威。
0.5m/s,g更高速度請?zhí)岢觯稍兩虾S屯?/p>
桿徑:φ28~φ220
缸徑:φ40~φ320
每種缸徑只有一種桿徑。
CDH3系列高壓油缸-MP3后耳環
CDH3系列液壓缸-MP5后耳環帶
CDH3系列高壓油缸-前法蘭安
CDH3高壓油缸-MF4后法蘭安裝
CDH3系列高壓油缸-MS2底座安
CDH3系列液壓缸-MT4中間耳軸
